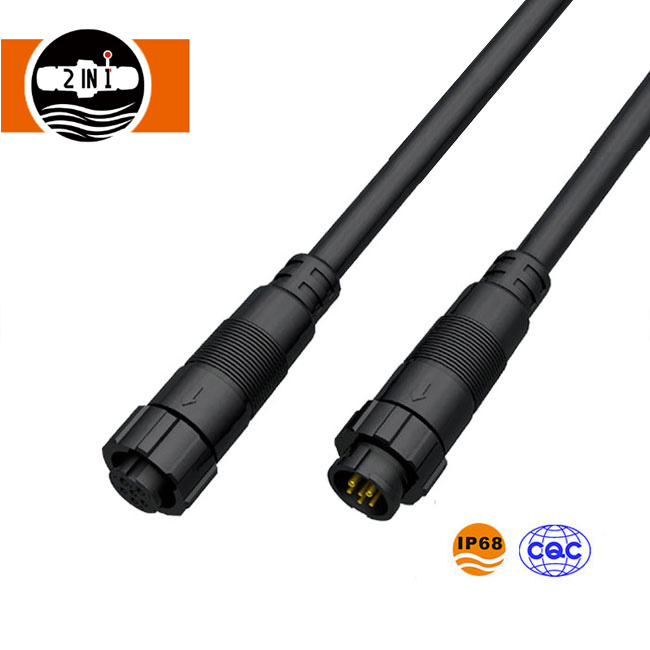

बाहिरी उपकरण, औद्योगिक स्वचालन, समुद्री ईन्जिनियरिङ्, र नयाँ ऊर्जा वाहनहरू जस्ता क्षेत्रहरूमा, विद्युतीय जडानहरूको विश्वसनीयताले प्रायः सम्पूर्ण प्रणालीको सेवा जीवन निर्धारण गर्दछ।वाटरप्रूफ गोलाकार कनेक्टरहरूआर्द्रता, धुलो, र कम्पन समावेश कठोर वातावरणमा जडान चुनौतीहरू समाधान गर्न डिजाइन गरिएको हो। तिनीहरू केवल "प्लगहरू" भन्दा बढी हुन् - तिनीहरू सील, लक, र सिग्नल प्रसारणलाई एकीकृत गर्ने व्यापक इन्जिनियरिङ समाधानहरू हुन्।

सर्कुलर किन छनौट गर्ने?

ईन्जिनियरिङ् अनुप्रयोगहरूमा, गोलाकार कनेक्टरहरूको फाइदाहरू तिनीहरूको ज्यामितीय संरचनाको प्राकृतिक तर्कसंगतताबाट उत्पन्न हुन्छन्।

• उच्च ठाउँको उपयोग: गोलाकार क्रस-सेक्शनले सबैभन्दा सानो पदचिह्न भित्र सम्पर्कहरूको अधिकतम संख्याको लागि अनुमति दिन्छ, उच्च घनत्व पिन कन्फिगरेसनहरू सक्षम पार्दै।

• सरल सील कार्यान्वयन: गोलाकार प्रोफाइल, ओ-रिंग वा गास्केट संग संयुक्त, एक समान रेडियल दबाव सिर्जना गर्दछ, विश्वसनीय सील प्रदर्शन सुनिश्चित गर्दै।

• सुपीरियर मेकानिकल बल: गोलाकार आवासहरूले आयताकार कनेक्टरहरू भन्दा राम्रो प्रभाव र कम्पन प्रतिरोध प्रदान गर्दै समान रूपमा तनाव वितरण गर्दछ। थ्रेडेड र संगीन लक गर्ने संयन्त्रहरूले थप बलियो मिलन सुरक्षा प्रदान गर्दछ।

यसको विपरित, मानक गैर-वाटरप्रूफ कनेक्टरहरू सामान्यतया सुख्खा इनडोर वातावरणका लागि उपयुक्त हुन्छन्। सील संरचनाहरू बिना, तिनीहरू पानी प्रवेश वा यूवी क्षरणको कारणले गर्दा बाहिर खुला हुँदा असफल हुने खतरा हुन्छ।

आईपी ​​मूल्याङ्कनहरू बुझ्दै: चयनमा पहिलो चरण

"वाटरप्रूफ" एक सामान्य अवधारणा हो जसलाई ईन्जिनियरिङ् अभ्यासमा आईपी (इन्ग्रेस प्रोटेक्शन) रेटिङहरू प्रयोग गरेर परिमाण निर्धारण गर्नुपर्छ। IEC 60529 मानक अनुसार, IP पछिको पहिलो अंकले धुलो सुरक्षालाई प्रतिनिधित्व गर्दछ, र दोस्रो अंकले पानी सुरक्षालाई प्रतिनिधित्व गर्दछ।

मुख्य नोट: कनेक्टरको आईपी मूल्याङ्कनले सामान्यतया मिलाइएको अवस्थामा यसको सुरक्षा क्षमतालाई जनाउँछ। यदि उपकरण पोर्ट विस्तारित अवधिको लागि खुला छ भने, एक सुरक्षा टोपी स्थापना गर्नुपर्छ; अन्यथा, सुरक्षा सम्झौता हुन्छ।

सामग्री र संरचनाले आयु निर्धारण गर्दछ

आईपी ​​मूल्याङ्कनभन्दा बाहिर, सामग्री चयनले विशेष वातावरणमा कनेक्टरको दीर्घायुलाई प्रत्यक्ष असर गर्छ।

• आवासीय सामग्री: लामो समयसम्म बाहिरी प्रयोगका लागि, थर्मोप्लास्टिक सामग्रीहरू (जस्तै पोली कार्बोनेट र PBT) सिफारिस गरिन्छ - तिनीहरू हल्का तौल, जंग-प्रतिरोधी, र UV प्रतिरोध (UL F1 प्रमाणित) प्रस्ताव गर्छन्। धातुको आवास (एल्युमिनियम मिश्र धातु, स्टेनलेस स्टील) उपयुक्त हुन्छ जहाँ उच्च मेकानिकल बल वा EMI संरक्षण आवश्यक हुन्छ, स्टेनलेस स्टील समुद्री नुन-स्प्रे वातावरणको लागि मनपर्ने विकल्प हो।

• ताला लगाउने संयन्त्र:

• थ्रेडेड लक: सबैभन्दा भरपर्दो, उत्कृष्ट कम्पन प्रतिरोध, भारी उद्योग को लागी उपयुक्त।

• Bayonet/Push-Pull Locking: स्पष्ट श्रव्य "क्लिक" प्रतिक्रियाको साथ द्रुत सम्मिलन र निकासी सक्षम गर्दछ, महत्त्वपूर्ण स्थापना समय बचत गर्दछ, विशेष गरी ओभरहेड वा सीमित-स्पेस अपरेशनहरूको लागि आदर्श।

• सम्पर्कहरू: संकेत स्थिरता सुनिश्चित गर्न, सम्पर्कहरू सामान्यतया तामा मिश्र धातुबाट बनेका हुन्छन् जसमा सुनको प्लेटिङ हुन्छ र अक्सीकरण र क्षरणको प्रतिरोध गर्दछ।

स्थापना र मर्मतसम्भारमा व्यावहारिक विचारहरू

वास्तविक स्थापना र मर्मतसम्भारमा, निम्न बिन्दुहरूले जडानकर्ताको सुरक्षा कार्यसम्पादन पूर्ण रूपमा महसुस भएको छ कि छैन भनेर प्रत्यक्ष रूपमा निर्धारण गर्दछ:

1. केबल तनावबाट बच्नुहोस्: जडानकर्तालाई मिलाउन वा अनमेट गर्न केबुललाई कहिल्यै तान्नुहोस्। केबल स्ट्रेनले रियर सीलिङ संरचनालाई हानि पुर्‍याउन सक्छ, जसले गर्दा IP रेटिङ विफल हुन्छ। स्थापनाको क्रममा केबलको लागि पर्याप्त तनाव राहत प्रदान गरिएको सुनिश्चित गर्नुहोस्।

2. हातले मात्र कस्नुहोस्: विशेष उपकरण पोर्टहरू बाहेक, सबै लक अपरेसनहरू हातले प्रदर्शन गर्नुपर्छ। रेन्च वा औजारले बढी कस्दा थ्रेड वा घरलाई क्षति हुन सक्छ।

3. नियमित निरीक्षण: आवधिक रूपमा जाँच गर्नुहोस् कि सील गर्ने औंठीहरू पुरानो वा फुटेका छन्, र सम्पर्कहरू क्षरणित वा दूषित छन् कि छैनन्। विस्तारित अवधिको लागि प्रयोग नगरिएका बन्दरगाहहरूका लागि, तिनीहरूलाई सुरक्षात्मक क्याप्सले बन्द गर्नुहोस्।

बजारमा मुख्यधारा ब्रान्ड र श्रृंखला

विभिन्न अनुप्रयोग आवश्यकताहरूमा निर्भर गर्दै, परिपक्व श्रृंखला उत्पादनहरूको दायरा पहिले नै बजारमा उपलब्ध छ:

एम्फेनोल: यसको X-लोक श्रृंखलाले द्रुत पुश-पुल लकलाई समर्थन गर्दछ, र M12 S-Code श्रृंखलाले IEC 61076-2-111 मानक पूरा गर्दछ, IP67/IP68/IP69K सुरक्षा ग्रेडहरू प्रदान गर्दै, औद्योगिक स्वचालन र रेल ट्रान्जिटको लागि उपयुक्त।

Omron: XS5 शृङ्खला (M12 SmartClick) ले डेब्रिज जामिङलाई रोक्ने, 1/8-टर्न क्विक लकिङलाई समर्थन गर्ने, र अटोमोटिभ, खाना र पेय पदार्थ जस्ता कारखाना स्वचालन परिदृश्यहरूमा व्यापक रूपमा प्रयोग हुने एउटा अभिनव आन्तरिक लकिङ संरचना फिचर गर्दछ।

Bulgin: यसको 400 श्रृङ्खलाले IP68/IP69K सुरक्षा प्रदान गर्दछ, पावर, डेटा, र RF जडानहरू कभर गर्न, समुद्री र खाद्य प्रशोधन जस्ता कठोर वातावरणका लागि उपयुक्त।

Souriau - Eaton: UTS शृङ्खलाले 1/3-टर्न बेयोनेट लकिङको साथ प्लास्टिकको आवास सुविधा दिन्छ, केही मोडेलहरूले IP68 रेटिङलाई अनम्याटेड अवस्थामा पनि कायम राख्छन्, र मिश्रित शक्ति र सिग्नल कन्फिगरेसनहरूलाई समर्थन गर्दछ।

HuaYi-FaDa: M26 शृङ्खलाले IP68 सुरक्षा ग्रेडलाई समर्थन गर्दै, LED प्रकाश, स्टेज उपकरण, स्मार्ट ग्रिड, सौर्य ऊर्जा, र स्वचालन उपकरणहरूका लागि उपयुक्त, ज्वाला-प्रतिरोधी, एन्टि-अक्सिडेशन, र जंग-प्रतिरोधी गुणहरू सहित, ओभरमोल्डेड र डिटेच गर्न मिल्ने दुवै संस्करणहरू प्रदान गर्दछ।

यस लेखमा उल्लेख गरिएका सबै तेस्रो-पक्ष ब्रान्ड नामहरू र उत्पादन मोडेलहरू तिनीहरूका सम्बन्धित मालिकहरूको सम्पत्ति हुन् र सन्दर्भ उद्देश्यका लागि मात्र प्रदान गरिएका छन्।HuaYi-FaDa प्रविधिएक स्वतन्त्र निर्माता हो र माथि उल्लिखित ब्रान्डहरूसँग कुनै सम्बद्धता छैन जबसम्म अन्यथा स्पष्ट रूपमा भनिएको छैन।
