M12 UL वाटरप्रूफ केबल कनेक्टर

HuaYi-FaDa M12 UL वाटरप्रूफ केबल कनेक्टरले IP68 सुरक्षा, 2-पिन देखि 5-पिन कन्फिगरेसनहरू, र अनुकूलन योग्य केबल प्रकारहरू र लम्बाइहरूसँग मोल्डेड केबल एसेम्बलीहरू समावेश गर्दछ। औद्योगिक स्वचालन, बाहिरी प्रकाश, र उपयुक्त विद्युतीय उपकरणहरूको लागि डिजाइन गरिएको, SQ12 श्रृंखलाले 5–10A रेटेड वर्तमान, 300V AC सञ्चालन, र तापमान -40°C देखि +105°C सम्म समर्थन गर्दछ। OEM / ODM अनुकूलन र नमूना सेवाहरू उपलब्ध छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

HuaYi-FaDaM12 UL वाटरप्रूफ केबल कनेक्टरऔद्योगिक र बाहिरी वातावरणमा प्रयोग हुने बिजुली उपकरणहरूको लागि मोल्डेड केबल असेंबली, बहु पिन कन्फिगरेसनहरू, र IP68 सुरक्षा संयोजन गर्दछ। SQ12 शृङ्खलाले स्वर्ण-प्लेट गरिएको तामा-मिश्र सम्पर्कहरू र UL94 V-0-रेटेड आवास सामग्रीको साथ अनुकूलित केबल प्रकारहरू र लम्बाइहरूलाई समर्थन गर्दछ।

फाइदाहरू

एकीकृत केबल असेंबली

SQ12 कनेक्टरलाई यसको केबलले मोल्ड गरिएको छ, कनेक्टरको छेउमा छुट्टै तारको आवश्यकतालाई हटाउँदै। केबल प्रकार र लम्बाइ उपकरण लेआउट र स्थापना आवश्यकताहरू मिलाउन अनुकूलित गर्न सकिन्छ।

M12 UL Waterproof Cable Connector molded cable assembly

बहु पिन कन्फिगरेसनहरू

2-पिन, 3-पिन, 4-पिन, र 5-पिन संस्करणहरूमा उपलब्ध, कनेक्टरले विभिन्न विद्युतीय जडान व्यवस्थाहरू समायोजन गर्दछ। गोलाकार डिजाइनले कम्प्याक्ट असेंबलीमा सम्पर्क र केबल जडानलाई एकीकृत गर्दछ।

गोल्ड प्लेटेड सम्पर्क डिजाइन

सुनको प्लेटिङको साथ तामा मिश्र धातु सम्पर्कहरूले प्रवाहकीय इन्टरफेस प्रदान गर्दछ। निर्दिष्ट सम्पर्क प्रतिरोध 5 mΩ भन्दा कम छ, र इन्सुलेशन प्रतिरोध 500 MΩ भन्दा बढी छ।

IP68 संरक्षण र ज्वाला प्रतिरोध

कनेक्टरले IP68 रेटिङ र सिलिकन सीलिङ कम्पोनेन्टहरू समावेश गर्दछ। यसको आवास र इन्सुलेट भागहरूले UL94 V-0 ज्वाला प्रतिरोध निर्दिष्ट गरी उच्च प्रदर्शन इन्जिनियरिङ प्लास्टिक प्रयोग गर्दछ। सञ्चालन तापमान दायरा -40 डिग्री सेल्सियस देखि +105 डिग्री सेल्सियस छ।

SQ12 प्राविधिक निर्दिष्टीकरण

प्यारामिटर	निर्दिष्टीकरण
उत्पादन नाम	M12 UL वाटरप्रूफ केबल कनेक्टर
मोडेल	SQ12
जडान प्रकार	मोल्डेड केबल असेंबली
केबल अनुकूलन	केबल प्रकार र लम्बाइ
पिन विकल्पहरू	२-पिन, ३-पिन, ४-पिन, ५-पिन
रङ	कालो
जडान नट	धातु
वाटरप्रूफ रेटिंग	IP68
तार गेज	18-22 AWG
केबल व्यास	४.०–८.० मिमी
मूल्याङ्कन गरिएको वर्तमान	५-१० ए
सञ्चालन भोल्टेज	300 V AC RMS
भोल्टेज सहन	1500 V AC 1 मिनेटको लागि
सम्पर्क प्रतिरोध	५ mΩ भन्दा कम
इन्सुलेशन प्रतिरोध	५०० MΩ भन्दा बढि
मिलन स्थायित्व	≥3,000 चक्र
सञ्चालन तापमान	-40°C देखि +105°C
ज्वाला प्रतिरोध	UL94 V-0
आवास र इन्सुलेशन	उच्च प्रदर्शन ईन्जिनियरिङ् प्लास्टिक
सम्पर्क सामग्री	सुन प्लेटेड तामा मिश्र धातु
सील सामग्री	सिलिकन
सूचीबद्ध प्रमाणपत्रहरू	UL, CQC

वाटरप्रूफ प्रदर्शन र जडान संरचना

IP68-मूल्याङ्कन गरिएको घेराले परिभाषित परीक्षण सर्तहरू अन्तर्गत धुलो-टाइट सुरक्षा र पानी प्रवेश गर्न प्रतिरोध प्रदान गर्दछ। सिलिकन सील कम्पोनेन्टहरू कनेक्टरको वाटरप्रूफ संरचनाको भाग बन्छन्, जबकि धातु नटले मिल्दो मिलन घटकहरू बीचको मेकानिकल जडान प्रदान गर्दछ।

M12 UL Waterproof Cable Connector waterproof structure

मोल्डेड केबल संरचनाले कनेक्टरको अन्त्यमा छुट्टै तारिङको आवश्यकतालाई कम गर्छ। यसको 4.0–8.0 mm केबल व्यास दायराले मिल्दो केबल एसेम्बलीहरू समायोजन गर्दछ, जबकि चार पिन कन्फिगरेसनहरूले विभिन्न सर्किट लेआउटहरूलाई समर्थन गर्दछ।

आपूर्ति गरिएका विशिष्टताहरूले अमेटिएको कनेक्टर इन्टरफेसको लागि छुट्टै IP68 मूल्याङ्कन स्थापना गर्दैन।

अनुप्रयोगहरू

बाहिरी प्रकाश प्रणाली:खुला वातावरणमा सञ्चालन हुने प्रकाश उपकरणहरूको लागि मोल्डेड केबल जडानहरू।
औद्योगिक स्वचालन:मिल्दो मेसिनरी र नियन्त्रण उपकरणहरूको लागि विद्युतीय जडानहरू।
मेकानिकल उपकरण:कम्प्याक्ट गोलाकार कनेक्टरहरू आवश्यक उपकरणहरूको लागि केबल असेंबलीहरू।
सौर्य फोटोभोल्टिक उपकरण:उपयुक्त सहायक विद्युत जडानहरू।
सञ्चार उपकरण:मिल्दो सिग्नल वा पावर सर्किटहरूको लागि केबल जडानहरू।

उपलब्ध पिन कन्फिगरेसनहरूले विभिन्न तारिङ व्यवस्थाहरूलाई समर्थन गर्दछ, जबकि अनुकूलित केबल लम्बाइले विभिन्न उपकरण लेआउटहरू समायोजन गर्दछ।

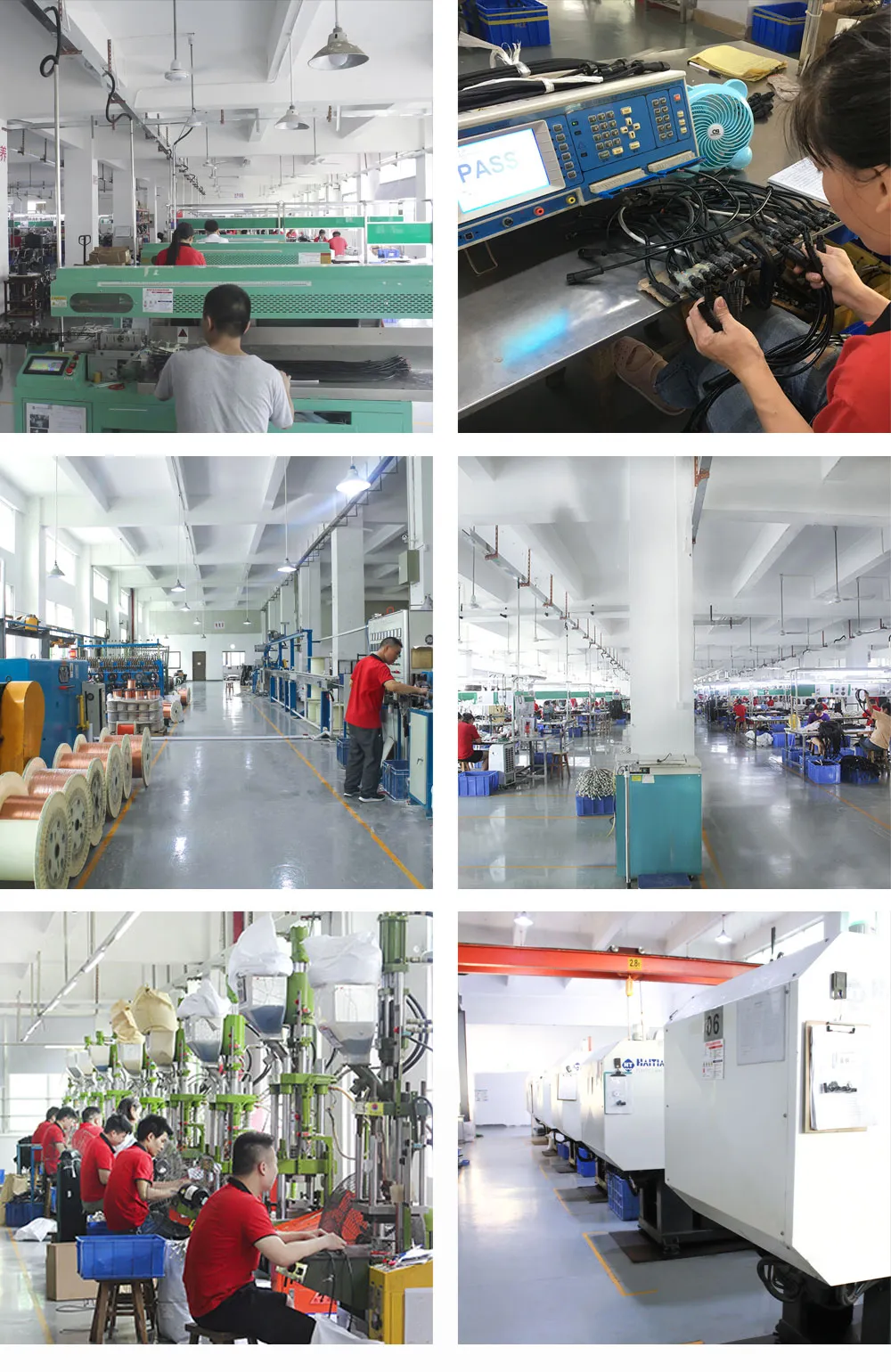

HuaYi-FaDa को उत्पादन क्षमताहरू

ShenZhen 2 IN 1 टेक्नोलोजी कं, लिमिटेड 2009 मा स्थापित भएको थियो र HuaYi-FaDa ब्रान्ड अन्तर्गत वाटरप्रूफ कनेक्टर र केबल विकास, उत्पादन, र बिक्री मा माहिर छ।

कम्पनीले लगभग 200 कर्मचारीहरू र कारखाना ठाउँको 8,000 m² भन्दा बढी रिपोर्ट गर्दछ। यसको उत्पादन स्रोतहरू समावेश छन्:

मोल्ड प्रशोधन:इन-हाउस मोल्ड विकास र मेसिन सुविधा।
इंजेक्शन मोल्डिंग:ठाडो र तेर्सो इंजेक्शन मोल्डिङ मिसिनहरू।
केबल प्रशोधन:तार निकासी, स्वचालित काटन, र स्ट्रिपिङ उपकरण।
टर्मिनल प्रशोधन:बिजुली टर्मिनल विधानसभा लागि उपकरण।
सटीक मेसिन:सीएनसी मिलिङ, ग्राइंडिङ, र स्पार्क मेसिन सुविधा।
उत्पादन विकास:अनुकूलित वाटरप्रूफ कनेक्टरहरू र केबल सम्मेलनहरूको लागि एक स्वतन्त्र आर एन्ड डी टोली।

यी उत्पादन स्रोतहरूले प्लास्टिक कम्पोनेन्ट उत्पादन, केबल प्रशोधन, टुलिङ, र मेटल-पार्ट मेसिनिङ कभर गर्दछ।

UL प्रमाणीकरण र सामग्री निर्दिष्टीकरण

SQ12 श्रृंखला UL र CQC प्रमाणीकरण संग सूचीबद्ध छ। यसको आवास सामग्रीले निर्दिष्ट UL94 V-0 ज्वाला-प्रतिरोधी वर्गीकरण बोक्छ, र सम्पर्क पिनहरूले सुन-प्लेट गरिएको तामा मिश्र धातु प्रयोग गर्दछ। यी सामग्री र प्रमाणीकरण विवरणहरूले विद्युतीय उपकरण अनुप्रयोगहरूको लागि प्राविधिक मूल्याङ्कनलाई समर्थन गर्दछ।

कनेक्टरको IP68 मूल्याङ्कन धुलो र पानी प्रवेश सुरक्षासँग सम्बन्धित छ, जबकि UL प्रमाणीकरणले लागू प्रमाणीकरणद्वारा कभर गरिएका आवश्यकताहरूसँग सम्बन्धित छ। RoHS अनुपालन आपूर्ति गरिएको मोडेल-विशिष्ट प्रमाणीकरण विवरणहरूमा सूचीबद्ध गरिएको छैन।

M12 UL Waterproof Cable Connector certification

अनुकूलन, नमूनाहरू, र वितरण

HuaYi-FaDa ले वाटरप्रूफ कनेक्टर र केबल एसेम्बलीहरूको लागि OEM र ODM सेवाहरू प्रदान गर्दछ।

केबल अनुकूलन:केबल प्रकार र लम्बाइ।
नमूना उपलब्धता:एक-पटक मूल्याङ्कनको लागि प्रति भाग नम्बर तीन नि: शुल्क नमूनाहरू; ढुवानी लागत अलग छ।
उत्पादन नेतृत्व समय:सामान्यतया 2-3 हप्ता पछि अर्डर प्लेसमेन्ट, स्टक र अर्डर आवश्यकताहरु को अधीनमा।
एक्सप्रेस शिपिंग:DHL, UPS, FedEx, वा TNT, 2-7 दिनको अनुमानित ट्रान्जिट समयको साथ।
थोक यातायात:ठूला ढुवानीका लागि समुद्री भाडा।

HuaYi-FaDa M12 UL वाटरप्रूफ केबल कनेक्टर चार पिन कन्फिगरेसनहरूमा अनुकूलन योग्य केबल एसेम्बलीहरू, IP68 संरक्षण, गोल्ड-प्लेटेड सम्पर्कहरू, र उपयुक्त औद्योगिक र बाहिरी उपकरणहरूको लागि निर्दिष्ट विद्युतीय मूल्याङ्कनहरूमा उपलब्ध छ।
